金型部品

スローガン

「高品質の金型部品を
スピーディにお届けします」

主要取扱い金型

金型部品 Mold Components(Ejector-pins, Core-pins,Ejector-sleeves)

機構部品 Mechanical Parts

ケミカル商品 Chemical Goods

その他型用品 Others, 映通社製ホットランナーシステムと関連部品(詳細はこちら

技術紹介

スピーディーな生産体制

少量多品種や短納期生産に対応するべく、各種国産材料を常時ストックしています。

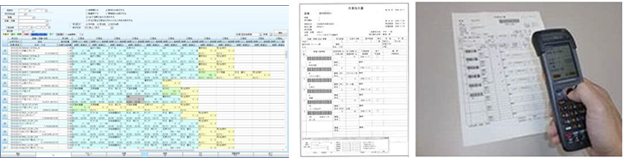

また、月1000点を超える製品全てには、バーコード付き製作指示書を添付し、
⼯程管理システムによりリアルタイムで進捗を管理しています。



⾦型メーカーならではのものづくりに対するこだわり

⾦型メーカーとして培った設計・製造技術ノウハウを⾦型部品に活かし、お客様のニーズに合った製品を提供させていただきます。


品質保証

三次元測定器や画像寸法測定器等の先端検査機器で全数検査を実施し、 少量多品種においても均⼀な品質を保証いたします。


サポイン事業

「細径深穴加工と局部冷却装置の開発」の取組により、成形工程の冷却サイクルタイム30%以上短縮

サポイン ・プロジェクト

成形サイクルの短縮に係わる型技術の開発

対象となる業種

医療・福祉機器 電機機器・家電 情報通信・情報家電・事務機器

細径深穴加工による冷却穴が付加された、精密コアピンが組込まれ成形された製品サンプル
家電外装部品

研究開発目標

【現状の課題】

■高圧電力を動力源とする射出成形機は消費電力量やCO2排出が大きく、省エネ化、CO2削減のためには、成形サイクルの短縮が不可欠

【研究開発のポイント・目標】
■成形樹脂の固化を促進する、冷却用細径深穴加工技術開発と冷却媒体を供給する局部冷却装置開発 により、成形工程中の冷却サイクルタイム20%短縮化を目標
【生産型による検証】
  • 家電外装部品金型による実例    従来の冷却サイクルタイムを30%以上短縮
  • 医療用検査部品金型による実例   従来の冷却サイクルタイムを40%以上短縮
全長300mmの高硬度ハイス材63HRCの
先端部付近まで冷却用細径深穴を加工
【従来技術】------------------------------------>【新技術】
金型の冷却課題
・従来の金型製作では、構成部品等に於いては構造的・加工的に冷却回路設定が難しい事が多く、樹脂の固化に時間を費やす事が多く、成形時間の短縮が図れなかった。
細径深穴加工・局部冷却装置
・高硬度材質の構成部品等にも、冷却用細径深穴加工を付加し、局部冷却装置を介し金型構造に適した水・エア・ミストの冷却媒体の供給が可能と成り、冷却サイクルタイム短縮化が可能に。

冷却効率は、製品形状により異なります。お気軽にご相談ください。

部品加工


新機能商品①

プラスチック金型用 精密コアピン

加工範囲
φ0.025~φ20
長さ 20mm~330mm
最小R 0.1R(研磨R)
面粗さ Rz1μ以下(Rmax)
加工精度
ストレート部 ±2~3μm程度
テーパー部 ±5~10μm程度
R形状 ±10~20μm程度
振れ 10μm程度
水穴内径
Φ3以下 細穴放電加工機
Φ3以上 マシニング加工
標準納期
2~3週間
●検査機(CNC非接触投影形状)
測定精度
2+(0.01D)μm
長さ 7+(0.01L)μm
繰返し精度
0.001μm
長さ 0.025μm
測定範囲
φ50×L500

※DXFデータ出力も選択可能

※その他ご希望の形状もご相談に応じます。

主要取引先
医療機器メーカー
精密測定機器メーカー
自動車部品メーカー
加工形状情報
穴加工、先端加工(形状加工、リブ加工等)対応致します。
適応材質
SKH51 ハイス HRC60
HAP40 粉末ハイス HRC64~
HAP10 粉末ハイス HRC60~
ASP23 粉末ハイス HRC60〜
PD613 SKD11系 HRC60
ELMAX SUS440系 HRC60
2D/3Dデータ対応可能
※寸法公差のご指定をお願い致します。
※1本からの見積りにも対応致します。



先端径φ0.2の超極細コアピンのカットサンプル (全長 191mm) 水穴内径 φ1.0 深さ 160mm


新機能商品②

ダイカスト金型用 冷却コアピン

冷却コアピンの一例(全長452mm 穴径3mm 穴深さ450mm 材質SKD61 硬度HRC45)

冷却穴の振れ精度
上記製品は冷却穴(φ3)で0.07mmを実現!
水穴の先端R形状

先端のR形状により、腐食防止や冷却の均一化

流動性の改善が図れます。

実績と信頼

大手自動車関連メーカーのユーザーの皆様から弊社のブッシュスリーブ使用後に耐疲労性が著しく向上したとのご評価をいただいております。

主要取引先

自動車メーカー

自動車部品メーカー

電子機器部品メーカー など

ガンドリル加工範囲

径   φ1.0~φ24.0

加工長  50mm~800mm

※加工径による

ガンドリル加工精度

径公差 ±0.01mm以内

面粗度 3.2S。

検査機

検査機  画像寸法測定機/三次元測定器など

測定精度 (4+0.02L)μm

繰り返し精度 ±0.5μm~±2μm

加工形状

穴加工(水穴加工、ブッシング等)

先端加工(形状加工、リブ加工等)

2D/3Dデータ対応

寸法公差のご指定をお願いいたします。

材質

SKD61(DAC,DHA1等)をはじめ各種素材に対応

いたします。お気軽にお問い合わせください。

材質
各種表面処理承ります。
製品サンプル
主な対応コーティング(表面処理)
処理方法 名称 硬度(HV) 動摩擦係数 膜厚(μm) 耐熱温度 耐摩耗性 耐食性 耐焼付性
TiN PVD 1800〜2500 0.30〜0.40 2〜3 金色 600℃
TiALN 2800〜3300 0.35〜0.45 暗紫色 800℃
CrN 1800〜2200 0.25〜0.30 銀灰色 700℃
AlCrN 2000~2200 0.5 2~4 銀灰色 1000℃
TiN P-CVD 2000〜2300 0.1〜0.5 1〜5 耐摩耗性 600℃
TiALN 2300〜3500 0.1〜0.5 1〜5 耐摩耗性/耐酸化性 800℃
ガス軟窒化 900~1200 500℃
ラジカル窒化 900~1200 500℃

ラジカル窒化は、化合物層のない窒化層を生成させることにより、コーティングとの複合処理が可能です。

上記以外の表面処理も対応可能です。お気軽にお問い合せ下さい。



主な対応材料
JIS類似 AISI類似 日立 大同 ウッデホルム
SKD61 H13 DAC DHA1
SKD61快削 FDAC DH2F
SKD61改良 DAC-MAGIC DH31-S
SKD11 D2 SLD DC11
マトリックスハイス YXR33 DRM
SUS系 420改 HPM38   STAVAX
マルエージング鋼 YAG MAS1C
析出硬化系 P21改   NAK55
NAK80

高熱伝導率材     DHA-Thermo
    MOLDMAX

上記以外の材料も対応可能です。お気軽にお問い合せ下さい。
